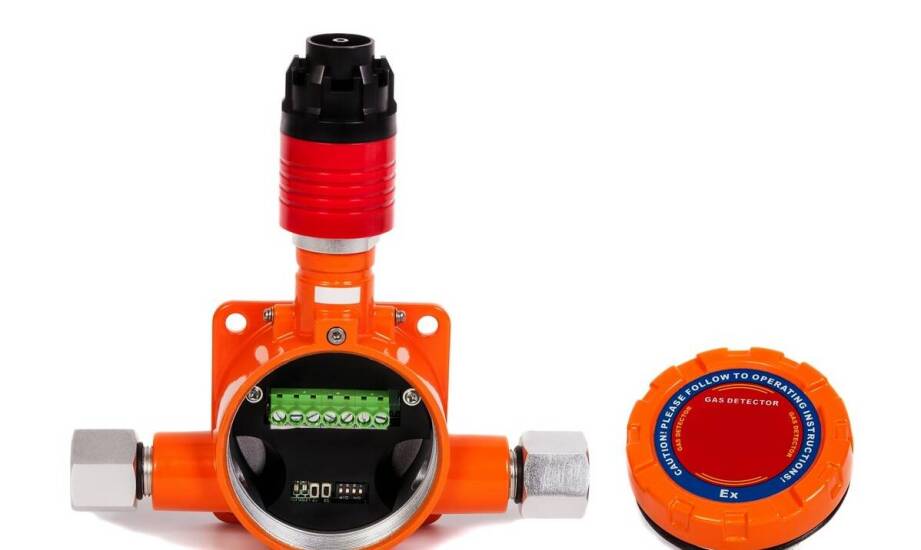

Jak ocenić, czy przemysłowy detektor pasuje do strefy Ex i procesu technologicznego

Sytuacja w zakładach chemicznych i rafineryjnych często wygląda podobnie. Urządzenie pomiarowe zamontowane przy reaktorze w jednej hali poprawnie wskazuje stężenie metanu, ale przeniesione do strefy ze zbiornikami chloru zupełnie nie reaguje na zagrożenie. Taka sama aparatura sprawdza się w jednym procesie technologicznym, podczas gdy w innym pozostaje bezużyteczna. Wynika to z faktu, że odmienne ryzyka środowiskowe wymuszają dobór zupełnie innych technologii pomiarowych. Rodzaj substancji, klasyfikacja strefy oraz warunki otoczenia to czynniki, które bezpośrednio decydują o przydatności całego systemu.

Specyfika zagrożeń gazowych a dyrektywa ATEX

Zrozumienie natury zagrożenia to pierwszy etap projektowania zabezpieczeń przemysłowych. Substancje palne, do których należą między innymi metan oraz propan, tworzą mieszaniny wybuchowe po połączniu z powietrzem. Dzieje się to po przekroczeniu dolnej granicy wybuchowości, a wartości te wahają się zazwyczaj od 5% do 15% objętości. W takich warunkach odpowiednio dobrany detektor gazów wybuchowych musi zareagować na ułamek stężenia LEL, aby system nadrzędny zdążył uruchomić wentylację przed zapłonem.

Zupełnie inaczej wygląda specyfika pracy z substancjami toksycznymi. Związki takie jak tlenek węgla czy siarkowodór zagrażają życiu już przy stężeniach rzędu pojedynczych części na milion (ppm). Wymaga to zastosowania przetworników o bardzo dużej czułości i stabilności sygnału. Trzecim obszarem ryzyka w zakładach jest ubytek tlenu. Spadek jego stężenia poniżej 19,5% prowadzi do asfiksji, dlatego w zamkniętych przestrzeniach monitoruje się go równolegle z pozostałymi parametrami.

Sama zdolność do wykrycia substancji nie wystarczy, jeśli aparatura ma pracować w przestrzeniach specjalnych. Przepisy wynikające z dyrektywy ATEX 2014/34/UE rygorystycznie określają typy dopuszczonych obudów. Dla stref 1 i 2 dyrektywa wymaga urządzeń posiadających odpowiednie oznaczenia, na przykład Ex II 2G z ochroną ognioszczelną. Temperatura otoczenia sięgająca od -20°C do +60°C, wysokie zapylenie oraz wilgotność dodatkowo weryfikują trwałość przemysłowych podzespołów.

Parametry fizykochemiczne a lokalizacja punktów pomiarowych

Poprawne działanie aparatury zależy bezpośrednio od miejsca jej instalacji. Gęstość uwalnianej substancji względem powietrza warunkuje optymalną wysokość montażu głowicy. Lekkie frakcje, na przykład metan o gęstości 0,55 kg/m³, szybko uchodzą w górne partie pomieszczeń. Punkty pomiarowe dla gazów lekkich umieszcza się zwykle od 0,5 do 1 metra poniżej stropu. Odwrotna zasada dotyczy ciężkich oparów. Propan, którego gęstość wynosi około 1,8 kg/m³, ściele się przy posadzce, co narzuca montaż sensorów na wysokości 0,3 metra nad podłogą. Ciągi wentylacyjne oraz naturalne prądy powietrza w hali potrafią jednak istotnie modyfikować te założenia.

Równie istotny pozostaje dobór technologii detekcji do specyfiki reakcji chemicznych:

• Sensory katalityczne spalają gaz na rozgrzanym elemencie platynowym, dzięki czemu układ precyzyjnie określa stężenie procentowe LEL. Dobrze diagnozują metan, ale ulegają szybkiemu zatruciu w kontakcie ze związkami siarki.
• Przetworniki elektrochemiczne generują prąd w wyniku reakcji z otoczeniem, co pozwala im reagować na minimalne dawki toksyn oraz subtelne zmiany poziomu tlenu.
• Detektory podczerwone absorbują falę świetlną o konkretnej długości, zachowując pełną sprawność nawet przy całkowitym braku tlenu w atmosferze.

Architektura ochrony zależy z kolei od trybu pracy personelu. Tam, gdzie proces generuje stałe ryzyko uwolnienia węglowodorów, systemy stacjonarne zintegrowane z układami typu SCADA zapewniają ciągłą analizę środowiska. Urządzenia osobiste pracowników są tu tylko uzupełnieniem, ponieważ wyłącznie stacjonarna instalacja monitoruje strefę zagrożenia przez całą dobę, niezależnie od obecności załogi.

Utrzymanie sprawności pomiarowej w cyklu życia

Nawet najbardziej zaawansowana infrastruktura traci swoje parametry metrologiczne pod wpływem czasu i agresywnych czynników. Regularna kalibracja głowic, przeprowadzana w interwałach od 6 do 36 miesięcy w zależności od użytej technologii, sukcesywnie przywraca im początkową dokładność. Zaniedbanie harmonogramu przeglądów prowadzi do niebezpiecznego zjawiska pełzania zera, w wyniku którego układ przestaje reagować na rosnące stężenie medium.

Duże znaczenie ma również dostęp do szybkiego wsparcia technicznego i rzetelnego szkolenia operatorów. Wiedza personelu z zakresu poprawnej interpretacji alarmów minimalizuje ryzyko niepotrzebnych przestojów. Firma GFG Polska z Tychów zajmuje się dystrybucją oraz serwisem tego typu aparatury, zapewniając wsparcie dla zakładów działających na Śląsku i w innych uprzemysłowionych regionach. Szybka dostępność części zamiennych ułatwia utrzymanie rygorystycznych wymogów bezpieczeństwa.

Weryfikacja przydatności sprzętu wymaga spojrzenia na układ z wielu perspektyw. Zderzenie parametrów fizykochemicznych uwalnianej substancji, wymogów bezpieczeństwa Ex oraz procedur serwisowych pokazuje jasno, że nie istnieje jeden uniwersalny wariant zabezpieczeń. Skuteczna ochrona opiera się na ścisłym dopasowaniu urządzenia do konkretnego procesu technologicznego.
